尼龍管振動試驗是指評定尼龍管在預(yù)期的使用環(huán)境中抗振能力而對受振動的實物或模型進行的試驗。
被測件：三根管接頭間長度大約460mm的管總成。
試驗步驟：

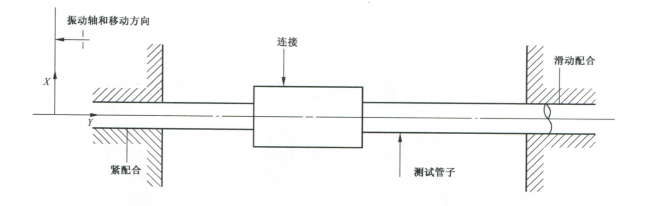

在每根測試件的兩端如圖所示的扭矩裝好接頭體，擰緊螺母。
將測試件水平裝在振動試驗機上，使一端保持固定，另一端以每分鐘10Hz±0.3Hz的頻率振動，振幅為12mm。
使環(huán)境溫度在100℃±2℃，在大氣壓狀態(tài)下振動25萬次；然后溫度降至-40℃±2℃，在大氣壓下振動25萬次；然后溫度升到100℃±2℃，在0.827Mpa的壓力條件下振動25萬次；然后溫度降至-40℃±2℃，在0.827Mpa的壓力條件下振動25萬次；試驗結(jié)束后評價測試件是否有泄漏現(xiàn)象。
取下測試件，堵住振動短接頭，將試樣裝入密封試驗儀中，使振動端接頭完全浸入液體介質(zhì)中。
向測試件內(nèi)加壓氮氣到0.980Mpa，分別在100℃±2℃和-40℃±2℃溫度下的密封性測試，檢查是否存在螺母松動和測試件泄漏現(xiàn)象。
dljqyrxsy.htm
標(biāo)簽：試驗，
壓力單位的換算關(guān)系MPa，kPa，bar，psi
水壓與氣壓的壓縮率關(guān)系
水壓試驗與氣壓試驗的區(qū)別
|
