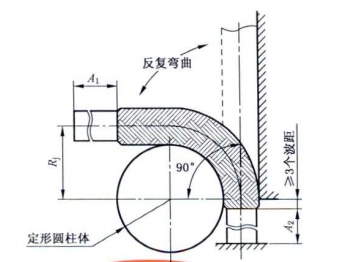

在軟管不充壓的情況下進行試驗，試驗裝置為靜態彎曲試驗臺。按圖安裝試件，將時間一端剛性固定，另一端以5次/min ～25次/min的頻率，圍繞并貼合定型圓柱體進行彎曲，軟管油直線狀態至彎曲狀態，再恢復至直線狀態為1次彎曲循環，彎曲角為90°，反復彎曲10次后，進行氣密試驗。
試驗要求：軟管以靜態彎曲半徑Rj反復彎曲10次后，在設計壓力Ps下進行氣密試驗，應無漏氣、無損傷、無異常變成。
進行單項的靜態彎曲試驗時，時間小長度L1應按下列公式計算：
L1=1.7Rj+A1+A2
