一、產品介紹

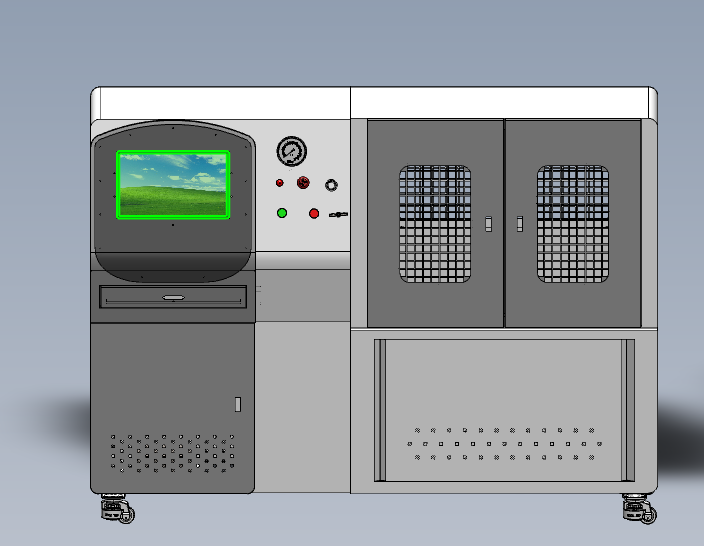

濟南思明特科技有限公司研發的閥門脈沖試驗臺主要用于液壓系統配套閥門類、油濾類等產品脈沖試驗。廣泛應用于石油、化工、汽車、航空等行業，對于確保閥門的質量和可靠性具有重要意義。
二、閥門脈沖試驗臺特點
設備自動化能力強，具備自動控制；實時采集試驗波形、試驗數據采集管控的主要功能；可與環境試驗箱及介質加熱裝置實現互聯及自動控制，按照試驗標準波形，設置試驗曲線控制范圍帶，可自動完成壽命試驗工序試驗內容；自動比對試驗結果合格與否，并明確反饋試件合格與否技術狀態，自動存儲試驗數據、曲線及自動輸出試驗報表。
設備配套軟硬件系統一致性好，能夠按照試驗工序?qū)崿F(xiàn)對整個試驗系統的準確測試，實現流體流量、壓力、溫度自動控制，滿足對試驗件給定模擬工況下的自動檢測。 試驗曲線滿足ARP1383B、GJB3849、HB-5825等試驗標準，試驗波形滿足標準規定的正弦波、梯形波、水錘波、三角波等壓力波形。
設計上應符合人機工程，臺體與控制部分隔設計，具備遠程控制功能，設備結構完善，使用操作維護方便。
設計上應對液壓系統詳細計算，對設備配套的關鍵元件提供合理選型，典型產品試驗過程描述，系統控制功能的合理性，保證工藝原理合理性。
環保性：設備配套電機≥2級能效，電機選用低噪音節能電機。
安全性：設備設計上防高壓高溫泄漏措施，防震動措施，配套線路防腐蝕措施，管道做防燙傷措施，并在方案中明確闡述。
布局合理性：設備設計整體布局應清晰合理，建立設備及配套管路系統的三維布局圖，滿足整體布局合理性。
設備的被試產品安裝部位應留有足夠的操作空間，被試產品安裝應方便、迅速、可靠。
設備應具備一定的先進性，升級擴展性，所選用的成件性能良好，可靠性高，配套的各元器件應耐腐蝕，密封件應選用三元乙丙橡膠材質。
設備保密要求：確保買方所提設備指標、方案、布局等數據不外泄。
三、閥門脈沖試驗臺參數
高壓壓力：0.3 MPa～35MPa，峰值壓力42MPa（控制精度≯±0.5%）；
低壓壓力：0.07 MPa～1.38 MPa（正弦波）（控制精度≯±2%）；
油溫：常溫-150℃（控制精度≯±2℃）；
沖擊頻率：60～100次/min；
升壓速率：300MPa/s～2100MPa/s；
