高溫管路連接卡箍破壞壓力試驗方法
環境條件
除另有規定外，應在下列條件下進行所有檢驗:
a) 溫度:室溫15C~35C;
b) 濕度:相對濕度20%~80%;
c) 大氣壓:檢驗場所的大氣壓。
設備條件
所有用于檢驗的試驗設備最大容許誤差如下:
a)溫度:±3C(120C以下)，±6(I20C~260C)，±8(260C以上);
b) 壓力:±3%;
c) 流量:±%;
d) 振幅:±%;
e) 振動頻率:±2%
試驗方法：

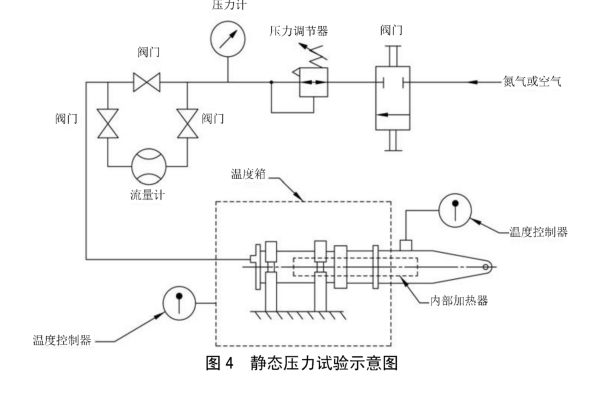

連接組件按圖4所示進行破壞壓力試驗，應符合3.103的規定。試驗應在一個安全的場所按如下步驟進行:

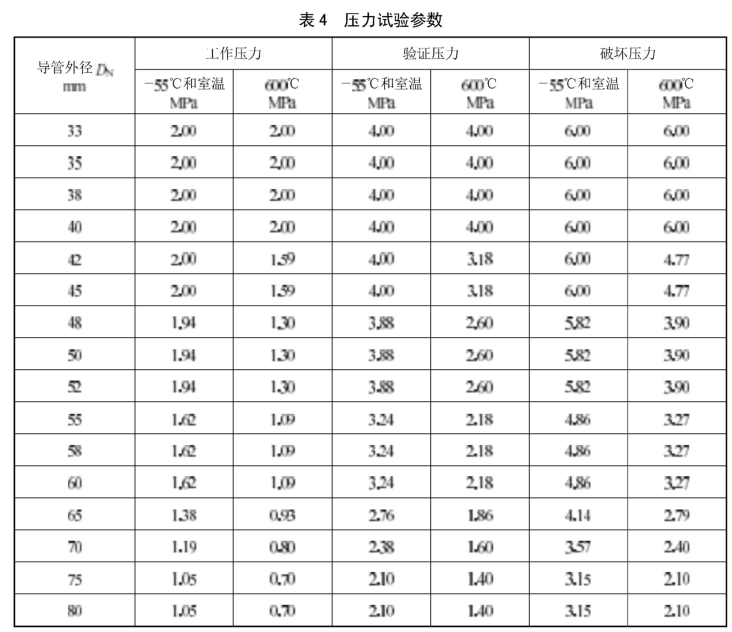

a)在室溫下，對連接組件內部加壓，使其達到表4 規定的破壞壓力值，保持Imin;
b)在最高使用溫度下，對連接組件內部加壓，使其達到表 4 規定的破壞壓力值，保持Imin。試驗后，在室溫下檢查接頭破壞情況。
|
