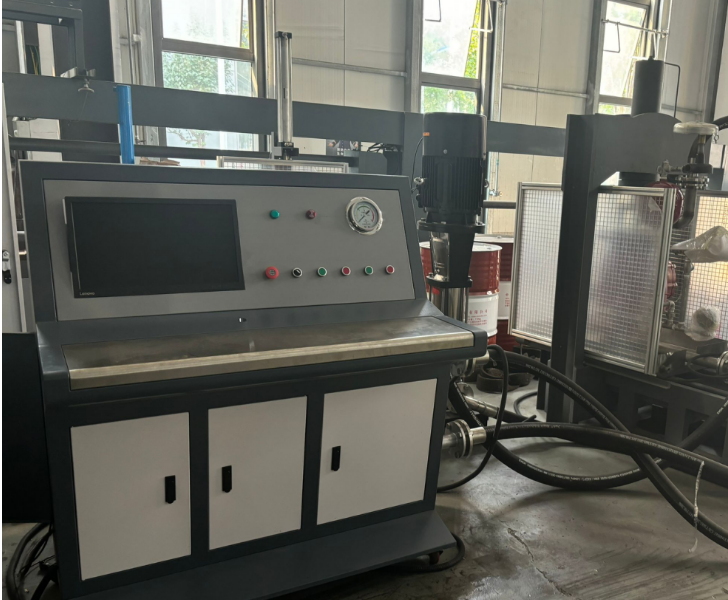

容器閥局部阻力損失試驗機
一、產品介紹
濟南思明特科技有限公司研發的容器閥局部阻力損失試驗機主要用于容器閥的局部阻力損失試驗，滿足GB25972等效長度試驗方法及容器閥減壓特性試驗方法、減壓裝置減壓特性試驗。
二、容器閥局部阻力損失試驗機參數
壓力檢測：
A.減壓閥前：范圍 0～25MPa，精度:不小于0.15%；
B.減壓閥后：范圍 0～25MPa，精度：不小于0.15%；噴嘴前：范圍 0～10MPa，精度：不小于0.5%；
供水管路流量：0～1500L/min；
供水壓力：0～1.2MPa；
配備水路流量計：0～1100L/min，流量測量精度不低于 1.0 級；
容器閥試驗罐：公稱壓力 20MPa；
供氣管路：配備氣瓶組，試驗氣體為氮氣或壓縮空氣；
試驗管路壓力范圍：0～30MPa，減壓閥調節范圍：0～30MPa；
差壓檢測范圍：±0.3MPa，
精度：不小于 0.1％；
配備氣路流量計,流量計的量程及精度應滿足試驗要求。
三、容器閥局部阻力損失試驗機特點
模塊化設計，將水泵、水箱、管路、測量儀表和控制系統集成在一個緊湊的臺架上，移動方便，占地面積小。
采用高精度流量計和差壓傳感器，確保實驗數據的準確性和重復性。
配備專用的數據采集軟件，實時顯示流量-壓差曲線，自動計算并擬合出局部阻力系數ξ值，生成專業實驗報告。
試驗機主體框架采用優質鋁型材或不銹鋼，防銹耐腐蝕。
|
