液壓導管及連接件彎曲疲勞試驗方法
- 平面懸臂梁彎曲試驗方法
試驗機

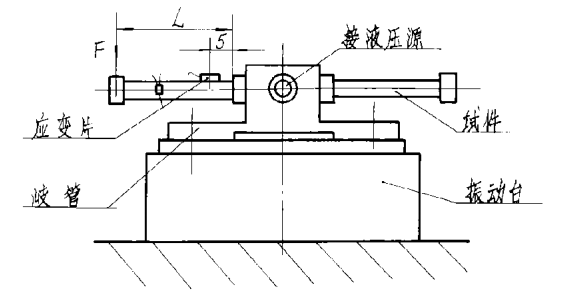

彎曲試驗裝置應類似下圖。它應包括一個振動臺，一個可安裝六套試件的歧管，一套給時間充壓并能試驗中保持靜態工作壓力的液壓系統。
時間對稱地安裝在歧管兩側，將歧管剛性的固定在振動臺上，用一組軟管組件使歧管與液壓源或增壓系統相連。
試驗頻率：25~140Hz。
2.平面簡支梁彎曲試驗方法

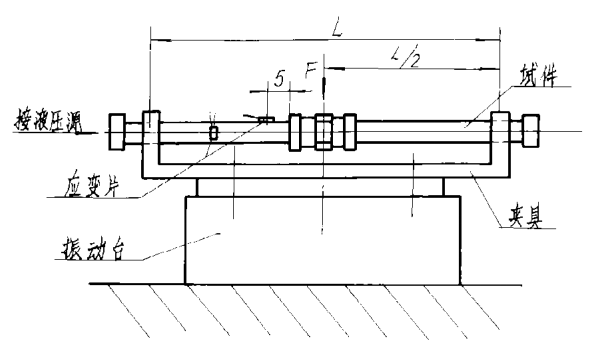

試驗設備：彎曲試驗裝置應如下圖所示，包括一個振動臺，一套能使時間實現簡支的夾具，一套給試件充壓并能在試驗中保持靜態工作壓力的液壓系統。
時間對稱的分布在試驗夾具上，將試驗夾具剛性的固定在振動臺上用一組軟管組件使歧管與液壓源或增壓系統相連。
試驗頻率：25~140Hz
