低壓下接頭連接的泄漏試驗
1 將接頭總成裝入試驗裝置中。以試驗液體(見6.2)注入試驗裝置至750mm的液柱高度。在距離鎖定裝置的測量棒的軸線為10D處，施加50N載荷垂直于接頭中心線，見下圖。D等于GB/T2351中的軟管公稱內徑。

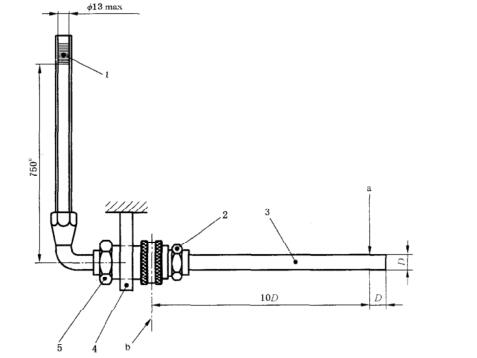

D=接頭的公稱通徑，mm
1——帶有測量刻度的透明圓管
2——一陽接頭
3——鋼桿連接到陽接頭上，不固定在夾具里
4——固定陰接頭的夾具
5——陰接頭
a——50N載荷垂直于接頭中心線
b——鎖定裝置中心線
c——液柱高度。
2 在不小于30min的試驗時間內測量圓柱液面下降高度。計算泄漏量(以mL/h計)
3 在試驗報告中記錄泄漏量。
