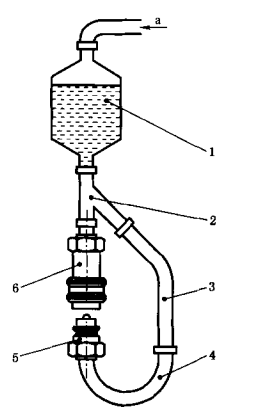

液壓快速接頭泄漏量試驗機工作原理圖
1.：裝有試驗液體的測量容器
2： Y形管件
3一一 剛性管;
4- 聚四氟乙烯管(盡可能短) ;
5— 陽接頭;
6— 陰接頭;
a- 100 kPa空氣壓力。
按圖中所示將接頭總成放置在試驗裝置中，保持100 kPa的液體壓力。記錄量筒的液面高度。
2.連接和斷開接頭總成。 每次斷開后使泄漏液體從接頭總成中排出。 每次連接后輕輕敲打接頭總成以清除其內部全部氣泡。
3.重復進行步驟2，直到量筒液面下降到至少10個刻度。記錄量筒液面高度。
4.用 步驟1所記錄的液面高度減去步驟3所記錄的液面高度，再除以連接、斷開循環(huán)次數，即為每次連接、斷開循環(huán)的泄漏量。
耐液壓泄漏試驗機主要用于塑料管材、金屬管材、壓力容器的液壓、泄漏試驗。產品用于被測件的液壓試驗，配置有自動控制裝置可以實時保存試驗數據，耐壓完畢后輸出試驗報告。操作簡單，系統穩(wěn)定，設置相關參數后可自動運行。
