一、產品介紹

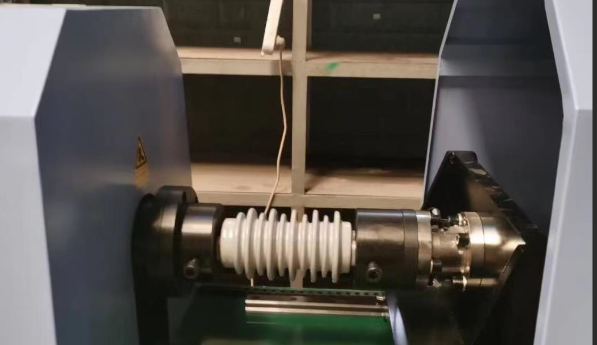

濟南思明特科技有限公司研發的支柱絕緣子彎扭試驗機是用來完成支柱式絕緣子彎曲、扭轉試驗的專用設備。采用立式結構，可模擬試件的工作狀態進行彎曲、扭轉試驗。采用計算機控制高精度伺服電機驅動加載機構，對試驗力、變形量、角度進行多種模式的自動控制完成試件的彎曲和扭轉測試。試驗參數、試驗結果及試驗過程曲線可實現顯示、儲存和打印。
二、支柱絕緣子彎扭試驗機特點
設備配備高精度傳感器和先進的測量系統，能夠精確測量彎曲力、扭矩、位移等參數，測量精度通常達到±1%以內，滿足高標準的測試需求。
支持彎曲破壞試驗、扭轉破壞試驗、負荷下偏移試驗、逐個機械試驗等多種試驗?zāi)Ｊ?，滿足不同測試需求。
采用計算機實時控制試驗過程，自動采集、處理和分析試驗數據，生成試驗曲線（如力-位移曲線、扭矩-扭轉角曲線等）。
支持用戶自定義試驗程序，可設置加載速率、保載時間、試驗次數等參數，實現試驗過程的自動化。
三、支柱絕緣子彎扭試驗機參數
彎曲試驗：力保持功能，實時力-位移曲線顯示
最大彎曲試驗力：60kN
最大扭力：20 kN.m
彎曲試驗力有效測量范圍(kN)：2%～100%F•S
彎曲力值精度：優于示值的±0.5%
四方向抗彎轉換方式：90°自動
試驗空間：不小于3.5米
彎曲變形量：不小于1000mm
變形測量精度：0.01mm
負荷保載時控制誤差：≤±1％
保載時間：滿足96小時保載試驗，耐受試驗，程控試驗，可任意設定，連續可調
試驗高度：300mm-3500mm可調節
調節速度：0-500mm/min無級可調，高空處有微調能力方便減小危險性
